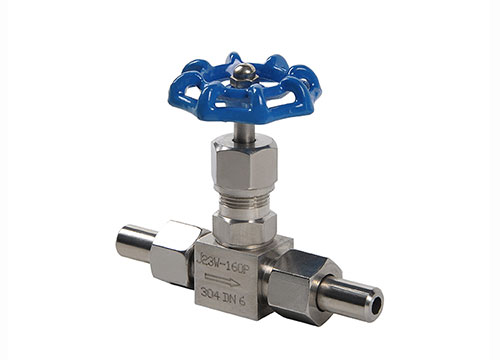

針型閥
應用規范
- 設計制造：GB/T 12224-1989 ；JB/T 7747-1995
- 連接形式：對焊式管接頭
- 結構特征：錐面密封；浮動閥瓣
- 閥門檢驗和實驗：GB/T 13927-1992
- 材料：碳鋼按GB/T 12228-1989的規定
不銹鋼按 GB/T 1220-1989的規定
適用范圍
當前針型閥廣泛應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。
結構示意圖
性能規范 單位：MPa
| 實驗項目 | 壓力值 |
|---|---|
| 公稱壓力 | 32 |
| 殼體實驗 | 48 |
| 密封試驗 | 35.2 |
| 氣壓試驗 | 19.2 |
| 適用溫度 | ≤425℃ |
| 適用介質 | 水、蒸汽、油品等 |
主要零件材料
| 型號 | 閥體 | 接頭 | 閥桿 | 螺帽 | 填料 |
|---|---|---|---|---|---|
| J21W-320 | 20# | 20# | 2Cr13 | 20# | 柔性石墨 |
| J21W-320P | SS304 | SS304 | SS304 | SS304 |
主要外形尺寸
| 規格 | M | Ф | L1 | L | H | Do | 重量 |
|---|---|---|---|---|---|---|---|
| DN6 | M20×1.5 | φ14×4 | 66 | 140 | 96 | 63 | 0.85 |
| DN10 | M24×4.5 | φ18×4 | 78 | 160 | 115 | 78 | 1.1 |
| DN15 | M30×1.5 | φ22×4 | 94 | 180 | 122 | 100 | 2.0 |
| DN20 | M36×1.5 | φ28×4 | 108 | 220 | 156 | 110 | 3.5 |
| DN25 | M39×1.5 | φ33×4 | 110 | 230 | 170 | 140 | 4.3 |
